PRODUCT DESCRIPTIONS

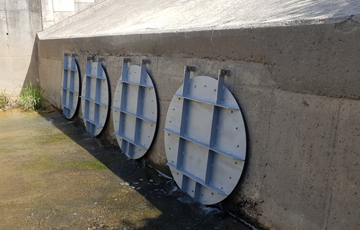

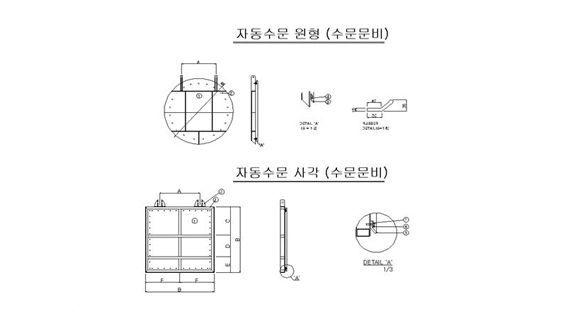

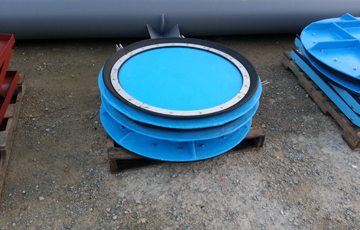

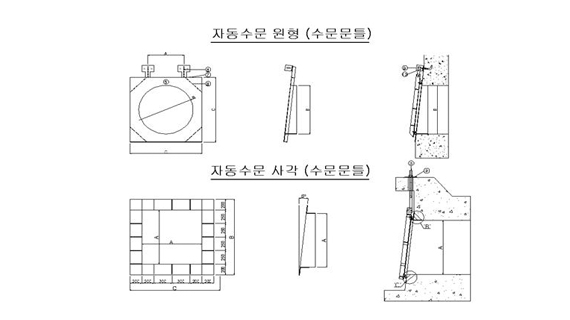

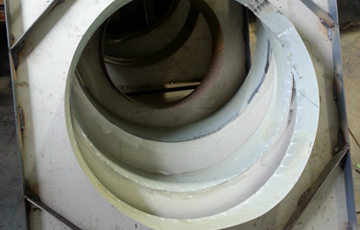

비중이 낮아 배수효과가 탁월하고 경량으로 설치가 용이하며, 해수에 부식되지 않아 수명이 반영구적입니다.
농업 배수로, 하천의 침수지역, 해안지역 등 자연 배수 및 역류를 방지할 곳에 사용됩니다.
재질에 따라 F.R.P / SUB로 분류되며 부식이 되지 않아 반영구적입니다.

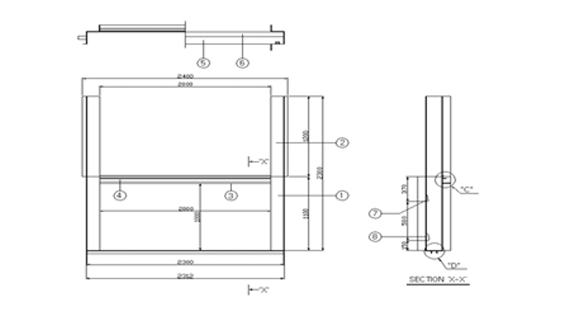

| 순번 | 품명 | 재질 | 순번 | 품명 | 재질 |
|---|---|---|---|---|---|
| 1 | GUIDE FRAME | STS304 | 2 | SKIN PLATE | SS400 |
| 3 | 각형강관 | SS400 | 4 | BRACKET | STS403 |
| 5 | RUBBER | NEOPRENE | 6 | BOLT/PW | STS304 |
| 7 | PUBBER CLAMP | STS304 | 8 | SPINDLE | STS304 |
| 9 | BASE | STS304 | 10 | SUPPORT PLATE | SS400 |
| 물품식별번호 | 규격명 | 시공두께/규격치수 | 물품식별번호 | 규격명 | 시공두께/규격치수 | 물품식별번호 | 규격명 | 시공두께/규격치수 |
|---|---|---|---|---|---|---|---|---|
| 21279855 | YIFFC-0505 | Ø 0.5m | 21279856 | YIFFC-0606 | Ø 0.6m | 21279858 | YIFFC-0808 | Ø 0.8m |
| 21279860 | YIFFC-1010 | Ø 1.0m | 21279861 | YIFF-0505 | 0.5×0.5m | 21279862 | YIFFC-0606 | 0.6×0.6m |
| 21279864 | YIFF-0808 | 0.8×0.8m | 21279866 | YIFF-1010 | 1.0×1.0m | 21279874 | YIFF-1212 | 1.2×1.2m |
| 21279886 | YIFF-1515 | 1.5×1.5m | 21279889 | YIFF-1520 | 1.5×2.0m | 21279899 | YIFF-1818 | 1.8×1.8m |
| 21279907 | YIFF-2020 | 2.0×2.0m | 21279928 | YIFF-2525 | 2.5×2.5m | 21279947 | YIFF-3030 | 3.0×3.0m |
| 21279957 | YIFF-3232 | 3.2×3.2m | 21279970 | YIFF-3535 | 3.5×3.5m | |||

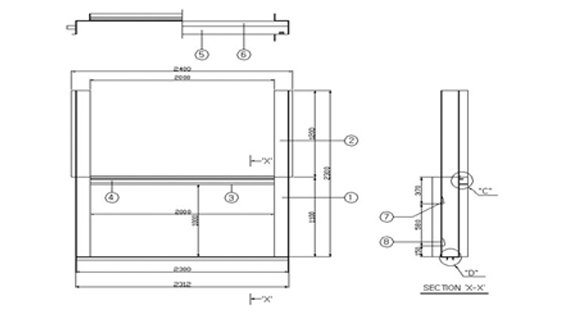

| 순번 | 품명 | 재질 | 순번 | 품명 | 재질 |
|---|---|---|---|---|---|
| 1 | GATE LEAF | STS304 | 2 | BRACKET | ST304 |
| 3 | SEAL RUBBER | NEOPRENE | 4 | RUBBER CLAMP | STS403 |
| 5 | CLAMP BOLT.NUT | STS304 | 6 | GUIDE FRAME | STS304 |
| 7 | SPINDLE | STS304 | 8 | ANCHOR BAR | SS400 |
| 물품식별번호 | 규격명 | 시공두께/규격치수 | 물품식별번호 | 규격명 | 시공두께/규격치수 | 물품식별번호 | 규격명 | 시공두께/규격치수 |
|---|---|---|---|---|---|---|---|---|
| 21279985 | YISFC-0505 | Ø 0.5m | 21279986 | YISFC-0606 | Ø 0.6m | 21279988 | YISFC-0808 | Ø 0.8m |
| 21279990 | YISFC-1010 | Ø 1.0m | 21279991 | YISF-0505 | 500×500 | 21279992 | YISF-0606 | 600×600 |
| 21279994 | YISFC-0808 | 800×800 | 21279995 | YISF-0909 | 900×900 | 21279996 | YISF-1818 | 1800×1800 |
| 21279998 | YISF-1212 | 1200×1200m | 21280000 | YISF-1515 | 1500×1500 | 21280002 | YISF-1818 | 1800×1800 |
| 21280003 | YISF-2020 | 2000×2000 | 21280006 | YISF-2525 | 2500×2500 | 21280008 | YISF-3030 | 3000×3000 |
| 21280010 | YISF-3535 | 3500×3500 | ||||||

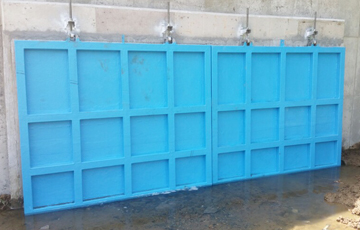

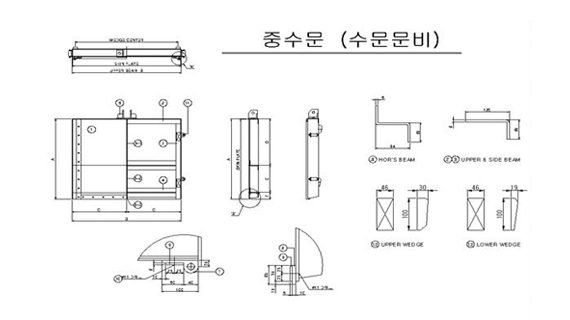

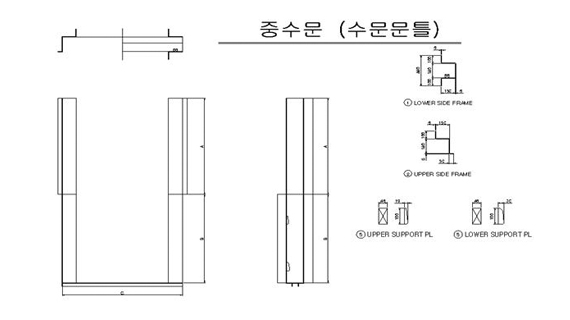

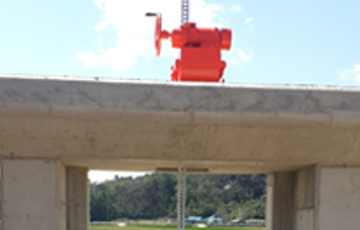

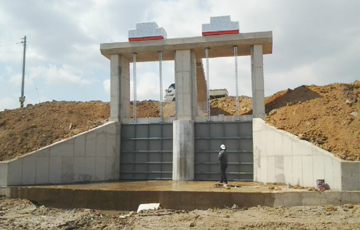

문비가 닫히는 순간에만 지수고무가 문틀에 밀착되어 지수되는 구조로 지수재의 내구성이 증대되며 작동이 경쾌하여 용수관리가 원활합니다.
지수방식에 따라 3방수밀과 4방수밀 두 종류로 분류되며, RACK BAR TYPE의 권양기가 주로 사용됩니다.
하천이나 농업용, 배수로의 배수 및 홍수 조절, 유량 조절용 수문으로 많이 사용됩니다.
| 물품식별번호 | 규격명 | 시공두께/규격치수 | 물품식별번호 | 규격명 | 시공두께/규격치수 | 물품식별번호 | 규격명 | 시공두께/규격치수 |
|---|---|---|---|---|---|---|---|---|
| 21280284 | YIGF-1515 | 1500×1500 | 21280288 | YIGF-1520 | 1500×2000 | 21280292 | YIGF-1818 | 1800×1800 |
| 21280298 | YIGF-2020 | 2000×2000 | 21280312 | YIGF-2525 | 2500×2500 | 21280319 | YIGF-3030 | 3000×3000 |
| 21280350 | YIGF-3535 | 3500×3500 | ||||||
| 물품식별번호 | 규격명 | 시공두께/규격치수 | 재질 | 물품식별번호 | 규격명 | 시공두께/규격치수 | 재질 |
|---|---|---|---|---|---|---|---|
| 21279687 | YIGL-1515B | 1.5×1.5m | SS400 | 21279689 | YIGL-1520B | 1.5×2.0m | SS400 |
| 21279694 | YIGL-1818B | 1.8×1.8m | SS400 | 21279700 | YIGL-2020B | 2.0×2.0m | SS400 |
| 21279714 | YIGL-2525B | 2.5×2.5m | SS400 | 21279723 | YIGL-3030B | 3.0×3.0m | SS400 |
| 21279755 | YIGL-3535B | 3.5×3.5m | SS400 | 21279776 | YIGL-1515A | 1.5×1.5m | STS304 |
| 21279778 | YIGL-1520A | 1.5×2.0m | STS304 | 21279782 | YIGL-1818A | 1.8×1.8m | STS304 |
| 21279788 | YIGL-2020A | 2.0×2.0m | STS304 | 21279802 | YIGL-2525A | 2.5×2.5m | STS304 |
| 21279810 | YIGL-3030A | 3.0×3.0m | STS304 | 21279841 | YIGL-3535A | 3.5×3.5m | STS304 |

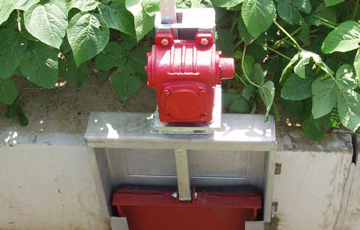

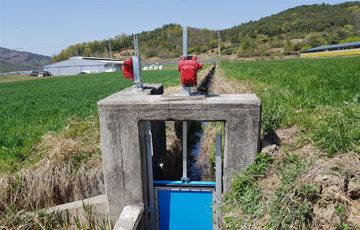

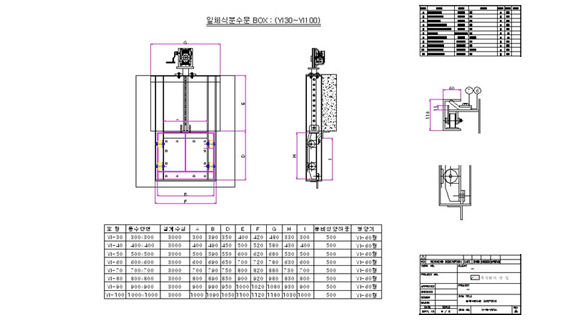

구조가 간단하고 지수성능이 뛰어나 용수의 종류에 관계없이 효율적인 관리가 가능하며 농업 용수로, 생활 용수로의 분수문, 제수문, 방수문, 취입수문 등 다양한 용도로 사용됩니다.
3방수밀과 4방수밀 두 종류로 분류되며, 경지절이 현장 및 소형 용/배수로 사용됩니다.
일체형으로 설치 및 시공이 간편하며, 수문 조작이 쉽고 조작 속도가 빠릅니다.
| 물품식별번호 | 규격명 | 시공두께/규격치수 | 품명(재질) | 규격 |
|---|---|---|---|---|
| 22337246 | YIR-30B | 300×300 | STS304 | 6T |
| STS304 | 5T | |||
| GC200 | 500㎏용 | |||
| SS400 | 9T | |||
| 22337247 | YIR-40B | 400×400 | STS304 | 6T |
| STS304 | 5T | |||
| GC200 | 500㎏용 | |||
| SS400 | 9T | |||
| 22337248 | YIR-50B | 500×500 | STS304 | 6T |
| STS304 | 5T | |||
| GC200 | 500㎏용 | |||
| SS400 | 9T | |||
| 22337249 | YIR-60B | 600×600 | STS304 | 6T |
| STS304 | 5T | |||
| GC200 | 500㎏용 | |||
| SS400 | 9T | |||
| 22337250 | YIR-70B | 700×700 | STS304 | 6T |
| STS304 | 5T | |||
| GC200 | 500㎏용 | |||
| SS400 | 9T | |||
| 22337251 | YIR-80B | 800×800 | STS304 | 6T |
| STS304 | 5T | |||
| GC200 | 500㎏용 | |||
| SS400 | 9T | |||
| 22337252 | YIR-90B | 900×900 | STS304 | 6T |
| STS304 | 5T | |||
| GC200 | 800㎏용 | |||
| SS400 | 9T | |||
| 22337253 | YIR-100B | 1000×1000 | STS304 | 6T |
| STS304 | 5T | |||
| GC200 | 800㎏용 | |||
| SS400 | 9T |

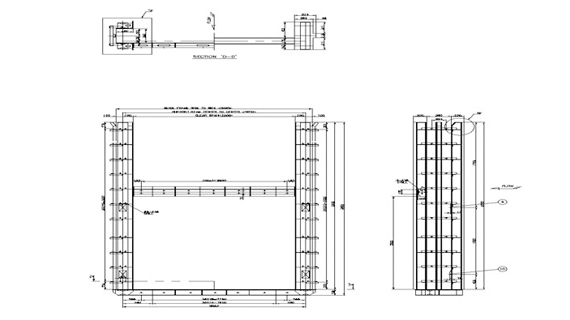

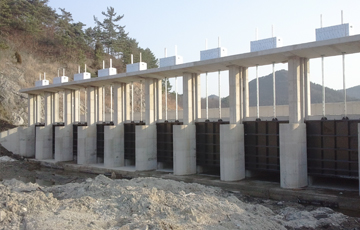

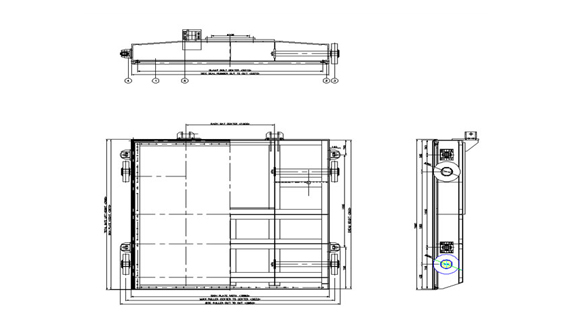

비체에 롤러를 부착하여 전수압을 지지하고 마찰저항을 줄였으며 구조가 미려하고 현장여건에 따른 적절한 자재를 선정, 배치로 안정성과 내구성을 더했습니다.
중/대형수문으로 배수갑문, 담수시설, 홍수조절, 농업용수 조절에 많이 사용됩니다.
원격조정 및 계측장치 설치가 용이합니다.
| 물품식별번호 | 규격명 | 시공두께/규격치수 | 품명(재질) | 규격 |
|---|---|---|---|---|
| 21280510 | YIRGGF-2525 | 2.5×2.5m | STS304 | 6T |
| SS400 | H200×150×6×9 | |||
| 21280512 | YIRGGF-2530 | 2.5×3.0m | STS304 | 6T |
| SS400 | H200×150×6×9 | |||
| 21280538 | YIRGGF-3030 | 3.0×3.0m | STS304 | 6T |
| SS400 | H200×150×6×9 | |||
| 21280556 | YIRGGF-3232 | 3.2×3.2m | STS304 | 6T |
| SS400 | H200×150×6×9 | |||
| 21280563 | YIRGGF-3330 | 3.3×3.0m | STS304 | 6T |
| SS400 | H200×150×6×9 | |||
| 21280564 | YIRGGF3333 | 3.3×3.3m | STS304 | 6T |
| SS400 | H200×150×6×9 | |||
| 21280575 | YIRGGF-3530 | 3.5×3.0m | STS304 | 6T |
| SS400 | H300×150×6.5×9 | |||
| 21280576 | YIRGGF-3535 | 3.5×3.5m | STS304 | 6T |
| SS400 | H300×150×6.5×9 |
| 물품식별번호 | 규격명 | 시공두께/규격치수 | 품명(재질) | 규격 |
|---|---|---|---|---|
| 21280058 | YIRGF-2525B | 2500×2500 | SS400 | PL 9T H250×125×6×9 |
| STS304 | 환봉 Ø330 | |||
| 21280060 | YIRGF-2530B | 2500×3000 | SS400 | PL 9T H250×125×6×9 |
| STS304 | 환봉 Ø330 | |||
| 21280086 | YIRGF-3030B | 3000×3000 | SS400 | PL 9T H300×200×9×14 |
| STS304 | 환봉 Ø330 | |||
| 21280104 | YIRGF-3232B | 3200×3200 | SS400 | PL 9T H300×200×9×14 |
| STS304 | 환봉 Ø330 | |||
| 21280111 | YIRGF-3330B | 3300×3000 | SS400 | PL 9T H300×200×9×14 |
| STS304 | 환봉 Ø330 | |||
| 21280123 | YIRGF-3530B | 3500×3000 | SS400 | PL 9T H300×200×9×14 |
| STS304 | 환봉 Ø400 | |||
| 21280124 | YIRGF-3535B | 3500×3500 | SS400 | PL 9T H300×200×9×14 |
| STS304 | 환봉 Ø400 | |||
| 21280208 | YIRGF-2525A | 2500×2500 | STS304 | PL 9T,12T 환봉 Ø330 |
| 21280210 | YIRGF-2530A | 2500×3000 | STS304 | PL 9T,12T 환봉 Ø330 |
| 21280236 | YIRGF-3030A | 3000×3000 | STS304 | PL 9T,12T 환봉 Ø330 |
| 21280238 | YIRGF-3035A | 3000×3500 | STS304 | PL 9T,12T 환봉 Ø330 |
| 21280254 | YIRGF-3232A | 3200×3200 | STS304 | PL 9T,12T 환봉 Ø330 |
| 21280262 | YIRGF-3333A | 3300×3300 | STS304 | PL 9T,12T 환봉 Ø400 |
| 21280274 | YIRGF-3535A | 3500×3500 | STS304 | PL 9T,12T 환봉 Ø400 |

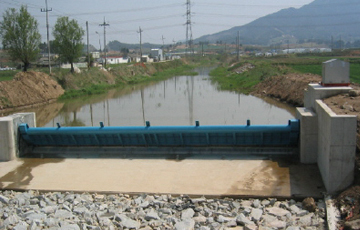

수위에 따라 단계적으로 전도됨으로써 자연재해를 예방하고 경제적이며 유지관리가 편해졌습니다.
제방, 농업용수용, 홍수 조절, 상업용 및 위탁시설 등의 광범위한 적용이 가능합니다.
계획화된 물량확보로 하류의 홍수피해 및 역류를 방지합니다.
